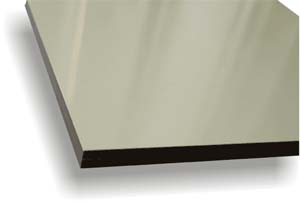

Плиты Safetool для базирования заготовок на станках ЧПУ



Материал Safetool применяются в качестве переходных базовых плит для сверления и фрезерования печатных плат.

Панели Safetool обладают повышенной твердостью и позволяют точно фиксировать заготовки печатных плат на столе станков, являются альтернативой алюминиевым плитам и при этом обладают меньшим коэффициентом температурного расширения и лучшей геометрической стабильностью. Материал Safetool изготавливается из меламин-фенол-акриловой композиции высокой плотности.
Поставляются толщиной 6.35-9.50 мм размером 530х1220 мм.


Материалы для сверления заготовок.




Выбор правильного материала играет критическую роль на качество процесса сверления, точность сверления и срок жизни инструмента..

Даже маленькие поверхностные дефекты (царапины, включения, вмятины жирные отпечатки от пальцев ) ухудшают результаты сверления. Рекомендуется процесс сверления производить в перчатках

Правильный выбор прокладочного материала зависит от качества и точности сверления, а также от инструмента. Наряду с этим необходимо правильно подобрать материал для верхних прокладок, так как они позволяют минимизировать заусенцы при входе сверла в отверстие.

Существует несколько видов специальных материалов для сверления:


Покрывные материалы

Материал

Описание

Преимущества

Alu drill CCI081

Обезжиренные алюминиевые листы из сплава алюминия 3105

  • Химическая стойкость
  • •Очень твердая поверхность  для лучшей точности сверления
  • Предотвращает образование заусенцев на входе сверла
  • •Хорошо отводит тепло
  • •Толщина 0,18, 0,20, 0,24 мм

PHENO DRILL
CCI102M


Сердцевина из гетинакса на основе фенольной смолы с белым меламиновым покрытием с обоих сторон

  • Для сверления и фрезерования
  • Твердая и гладкая поверхность уменьшает высоту заусенцев
  • Оптимален для сверления мягких материалов
  • Толщина 0,3, 0,5, 0,8 мм


P
HENO DRILL
CCI 101
Brown


Бумага пропитанная  фенольной смолой.
 Без покрытия

  • Используется для сверления и фрезерования
  • Подходит для сверления мягких материалов
  • Толщина 0,5 мм

Подкладочные материалы

Материал

Описание

Преимущества


MDF CCI013



Стандартный
MDF

  • Низкая стоимость
  • Для сверления и фрезерования
  • Поддается повторной переработке
  • Толщина:2,5 мм



AllTech CCI023



Древесноволокнистая плита повышенной плотности
HDF со специальным белым ламинированным покрытием с обеих сторон
  • Твердая плоская поверхность
  • Гладкая матовая белая поверхность
  • Предотвращение образования заусенцев на выходе сверла
  • Хороший визуальный контроль
  • Хорошее соотношение цена/качесво
  • Высокая стабильность
  • Толщина:2,5 мм



AllTech CCI051



Древесноволкнистая плита повышенной плотности
HDF, покрытая с обеих сторон белым специальным ламинированным покрытием

  • Хорошая плоскостность
  • Гладкая матовая белая поверхность
  • Предотвращение образования заусенцев на выходе сверла
  • Высокая редуктивность при сверлении
  • Хорощее соотношение цена/качество
  • Хороший визуальный контроль
  • Толщина: 2,5 мм
