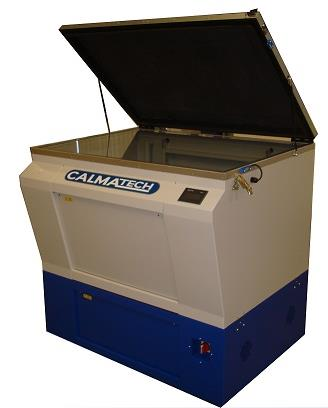

ЭКСПОЗИЦИОННЫЕ КАМЕРЫ EU-01 (CALMATECH, НИДЕРЛАНДЫ)





            Экспозиционная камера серии CALMATECH EU-01 предназначена для экспонирования трафаретных печатных форм среднего и большого форматов . Копировальная рама оснащена металло-галогеновой( МН - лампой быстрого запуска) с источником бесперебойного питания. Управление работой выполняет система компьютерного управления с записью в память управляющих программ. Система управления оснащена световым интегратором, контролирующим интенсивность светового потока и автоматически корректирующим время экспозиции.

Долговечное вакуумное полотно из эластичного материала обеспечивает равномерный и надежный прижим, механизмы подъема покровной рамы оснащаются гидравлическими цилиндрами. Отвод воздуха для создания вакуумного прижима выполняется одновременно по всему пермиметру покровной рамы. Все узлы устройства размещаются на мощной и прочной опорной раме из листовой стали.



Особенности конструкции:

 Мощная МН - лампа быстрого запуска

 Широкий спектр УФ - излучения

 Точечный источник излучения

 Запатентованная система бесперебойного питания осветителя

 Отражатель специальной конструкции

 Оптически чистое полированное контактное стекло

 Запатентованная система отвода воздуха по всему периметру покровной рамы

 Система быстрого создания вакуума

 Запатентованная система мгновенного сброса вакуума

 Микропроцессорный световой интегратор

 Цифровой дисплей

 Режим автоматической и полуавтоматической работы

 Автоматическая система охлаждения с компьютерным контролем

 Закрытое исполнение для работы в любых помещениях

 Гидравлические цилиндры для подъема/опускания покровной рамы



Технические характеристики



Максимальный формат трафаретной рамы, мм

700 х 1050

700 х 1050

Мощность МН-лампы, кВт

2

2

Электропитание,

220V, 1Ph, 13A

380V, 3Ph, 10A

Габариты (Высота х Глубина х Ширина), мм

1350х1000х1350

1350х1000х1350

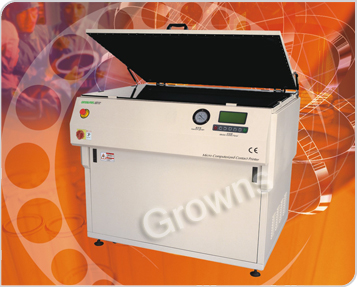

Контактно-копировальная установка Growns GFC-2838



Установка предназначена для копирования пленочных фотошаблонов. Для обеспечения плотного контакта между исходным фотошаблоном и фотопленкой  применяется откачка воздуха внутри загрузочной рамы. Установка имеют нижнее расположение источника света, в качестве которого используется  лампа накаливания. Встроенный микропроцессор обеспечивает программирование рабочих режимов: мощность ламп, время экспонирования , время набора вакуума. Для контактных работ может использоваться фототехническая пленка Agfa Camera CE, а также  FUJIFILM HG FKN.



        Основные технические характеристики

Количество загрузочных рам, шт

1

Область экспонирования , мм

650 x 950

Мощность вакуумного насоса, Вт

190

Мощность лампы накаливания, Вт

20-25

Время экпонирования,сек

10

Напряжение , вольт

220

Потребляемый ток, ампер

5

Размер, мм

1100х830х1100

Вес, кг

95

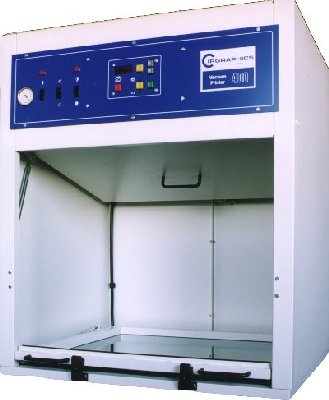

Контактно-копировальная установка Cirgraphics T400




Настольная установка предназначена для контактного копирования пленочных фотошаблонов. Представляет собой односторонний вакуумный блок с верхним расположением источника света. В качестве источника экспонирования используется УФ лампа с длиной волны 365-420 нм.

Встроенный микропроцессор обеспечивает программирование рабочих режимов: уровень освещённости, времени экспонирования, время набора вакуума. Прост в управлении.

Технические характеристики

Количество ламп, шт

1

Мощность лампы, кВт

1-2

Длина волны излучения, нм

365-420

Стеклянная рама, шт

1

Область экспонирования, мм

650 х 581

Максимальная мощность экспонирования, кВт

2

Количество программ

8

Напряжение, вольт

230

Потребляемый ток, ампер

13А

Размер, мм

770 х 862 х 939

Вес, кг

120
