Система хранения фотошаблонов MOFISTO

Технические характеристики

Система хранения MOFISTO предназначена для постоянного хранения фотошаблонов, рентгеновских снимков, трафаретов, рисунков, карт и т.д.

Хранение осуществляется в специальных пакетах (ZIP-BAG), изготовленных из прозрачного полиэтилена.

Для защиты фотошаблонов от пыли пакеты закрываются по всей ширине плоской молнией, а для удобства переноски имеют вырубленную в верхней части ручку.

В верхней части пакета по всей ширине располагается также специальное утолщение, которое вставляется при хранении в пластиковые направляющие, закрепленные на системной полке размером 1000 х 650 мм в количестве 100 штук.

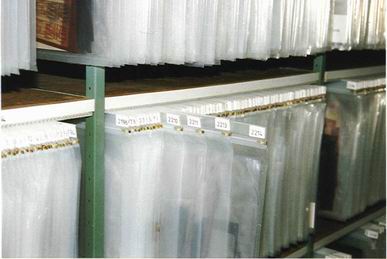

Системные полки могут закрепляться между двумя или более стационарными стойками шириной 600 мм и  высотой 2000, 2500 или 3000 мм и образовывать очень вместительные хранилища.

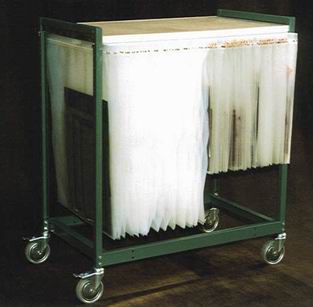

Для передвижного варианта предлагается тележка T-KADDY с одной системной полкой для хранения 100 пакетов.




Конструкция системной полки и ZIP-BAG



Несущая системной полки толщиной 28 мм, торец используется для маркировки
Блок пластмассовых направляющих в кол. 100 шт.
Ручка для переноски ZIP-BAG
Утолщение на верхней части ZIP-BAG для вставки в направляющую
Этикетка для идентификации фотошаблона
Молния ZIP-BAG для защиты содержимого от пыли
Пакет ZIP-BAG для хранения фотошаблонов

Стандартные размеры ZIP-BAG

Ширина и высота (внутренняя/наружная), мм

Максимальный внутренний размер, мм

Толщина материала 200 мкм

ZIP-BAG 650 x 450/500

625 х 440

ZIP-BAG 650 х 558/608

625 х 550

ZIP-BAG 650 х 790/840

625 х 775

ZIP-BAG 720 х 555/605

695 х 540

ZIP-BAG 720 х 605/660

695 х 600

ZIP-BAG 720 х 655/705

695 х 640

ZIP-BAG 720 х 755/805

695 х 740

ZIP-BAG 720 х 850/900

695 х 840

ZIP-BAG 750 х 1400/1450

725 х1390

Толщина материала 120 мкм

ZIP-BAG 330 х 450/500

310 х 440

ZIP-BAG 650 х 450/500

625 х 440

Другие размеры по заказу при количестве не менее 1000 шт.


Комплектующие для создания хранилищ

Наименование

Комплектация

Системная полка 1000 х 650 мм, 100 направляющих

Штырьки для крепления

Блок из 10 направляющих, 590 х 98 мм

Винты для крепления

Тележка T-KADDY 1200 х 1030 х 650 мм (цвет голубой)

1 системная полка

Тележка T-KADDY 1650 х 1030 х 650 мм (цвет голубой)

1 системная полка

Стойка 600 х 2000 мм (цвет голубой или зеленый)

Винты+перекладина

Стойка 600 х 2500 мм (цвет голубой или зеленый)

Винты+перекладина

Стойка 600 х 3000 мм (цвет голубой или зеленый)

Винты+перекладина
