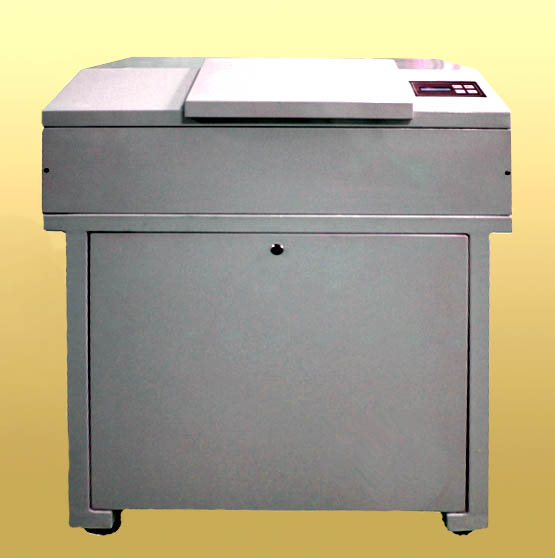

Лазерный барабанный фотоплоттер LP 400



    Фотоплоттер формирует изображение на фотопленке оптической лазерной головка формирующей 16 параллельных лучей. Головка пошагово перемещается вдоль оси барабана, вращающегося с постоянной скоростью.

Фотопленка крепится  на внешней поверхности барабана вакуумным прижимом. Загрузка пленки осуществляется вручную по 1 листу.

Фотоплоттер подключается к управляющему компьютеру через специальную RIP плату установленную на системной PCI шине .

Управление фотоплоттером осуществляется специальной программой, работающей в среде MS Windows.

В качестве входных данных используется стандартный формат

Gerber (RS-274D, RS-274X).

Основные особенности

  • Высокая производительность, разрешающая способность и точность
  • Технология внешнего барабана с вакуумным креплением пленки
  • Встроенный вакуумный насос для функционирования системы крепления
  • Входные форматы: Gerber (RS-274D, RS-274X)
  • Длина волны лазерного излучения:  630 нм  (красный,He-Ne)
  • Толщина используемой фотопленки - 0,18 мм
  • Тип фотопленки – листовая

Технические характеристики



Максимальная область экспонирования, мм

420 x 290

Разрешение, dpi (точек на дюйм)

4000 - 12000

Количество лазерных лучей

16

Повторяемость, мкм

≤ 10

Время печати шаблона,  мин

5

Загрузка пленки

1 лист, вручную

Электропитание

220В 50Гц  5А

Габариты, мм

850 × 700 × 1150

Вес установки, кг

120
